连杆振动输送机

振动输送机,连杆振动输送机

产品简介:

        弹性连杆振动输送机是一种近共振类振动机,是利用偏心轴(亦称曲柄)的回转,通过驱动连杆和主振动弹簧来带动参振槽体实现直线往复运动,而达到物料输送的一种振动输送机。

        弹性连杆振动输送机是一种实用性很强的振动输送机,该机在振动状态时具有平稳性和可靠性。弹性连杆式振动输送机具有低频率大振幅特点。

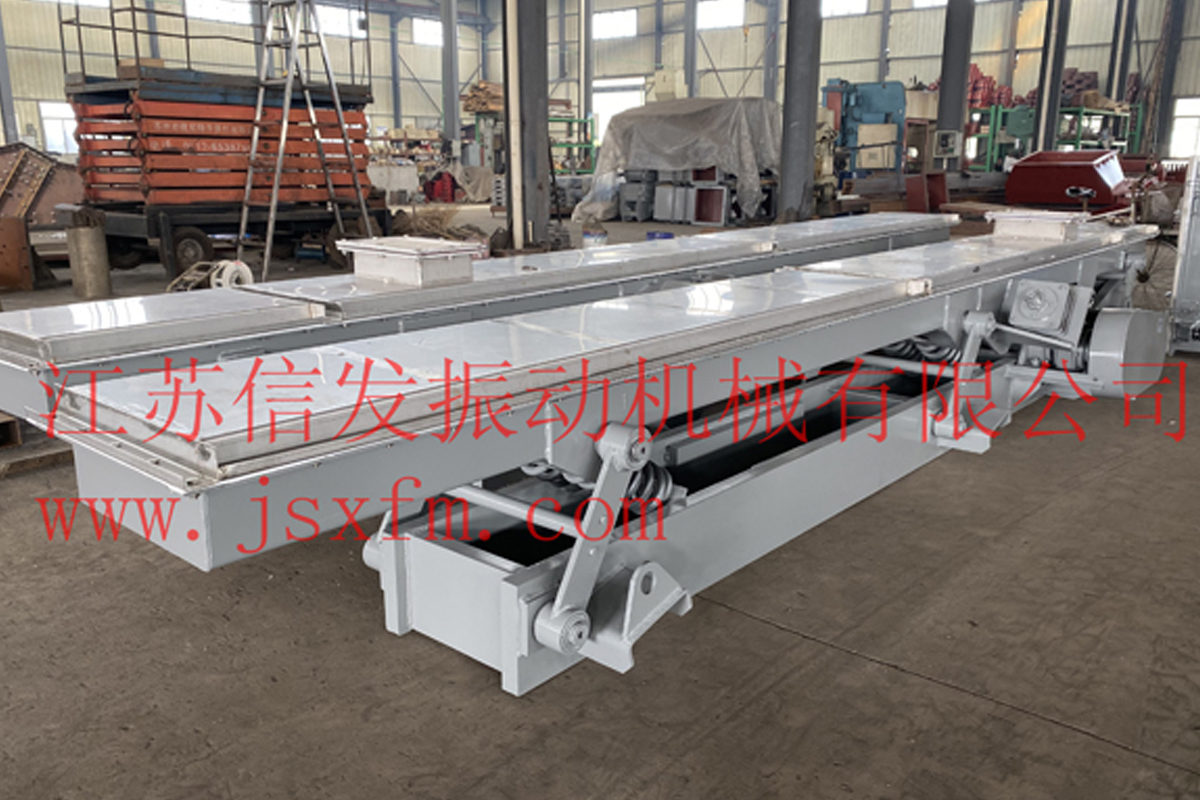

连杆振动输送机

结构形式和工作原理:

1、结构形式:

        弹性连杆振动输送机作为双质体机构时,其结构有槽体(上质体)、机架(下质体)、主振弹簧、隔振弹簧、支撑弹簧、支撑摆杆(亦称导向连杆)、驱动连杆、偏心轴、以及电动机、皮带轮和三角胶带等组成。

        槽体和支架之间分别由刚性支撑摆杆和支撑弹簧支承,并由主振弹簧、偏心轴、驱动连杆连接构成激振力源总成,机架由隔振弹簧支承同地基隔开形成双质结构。

连杆振动输送机

2、工作原理:

        当电动机通过三角胶带传动,带动偏心轴转动时,利用驱动连杆和主振弹簧来激振参振槽体沿一定激振方向作直线往复运动,从而带动物料、工作作定向抛掷运动来实现振动输送之目的。因为连杆振动输送机的振动幅度是定值(即偏心轴的偏心距),所以振动状态时的稳定性好,所需激振力、功耗相对也较低,激振力传递稳定,能实现较长距离的输送及其他多种范围的应用。

产品用途:

        连杆振动输送机适用于铸造车间落砂工部的热旧砂、铸件或小件批量工作的输送机,对无箱造型的铸型落砂输送的过渡更为便捷。亦可应用于其他各矿类块状物料的输送机,对物料的粒度,湿度没有太多的要求。因此该振动输送机适用范围达、适应性强。
