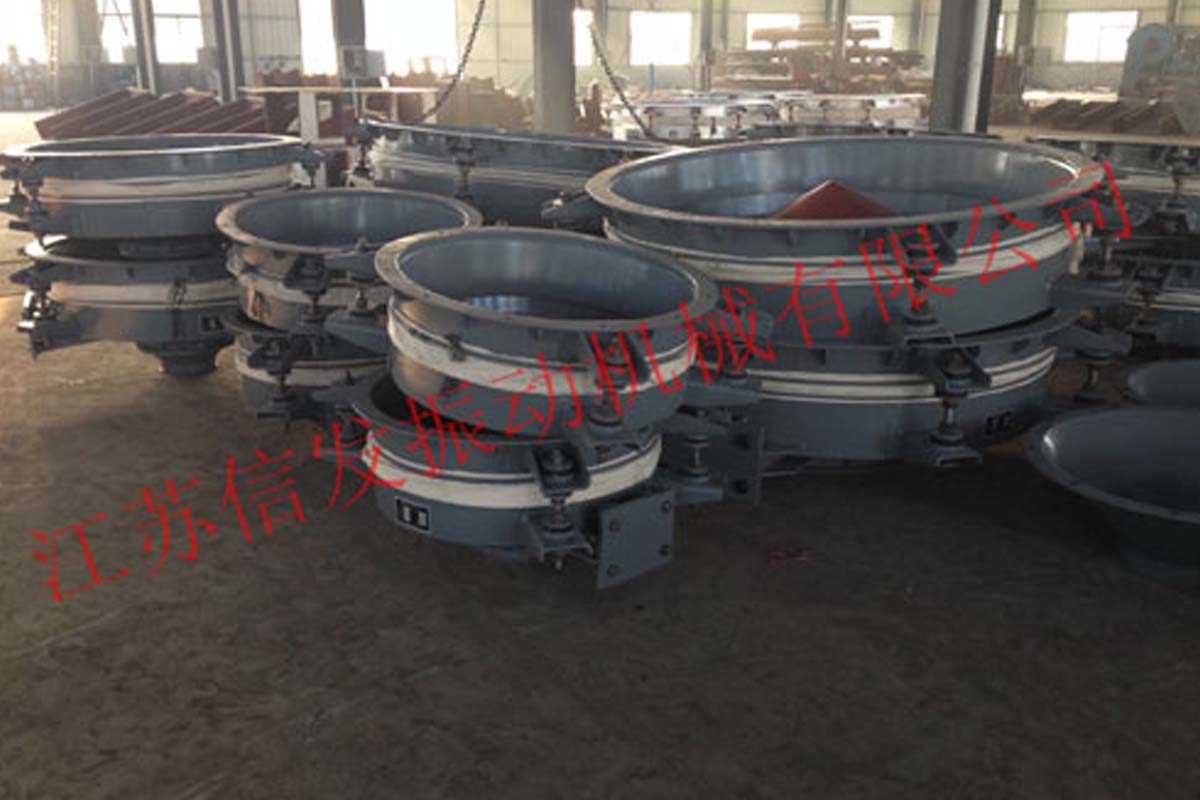

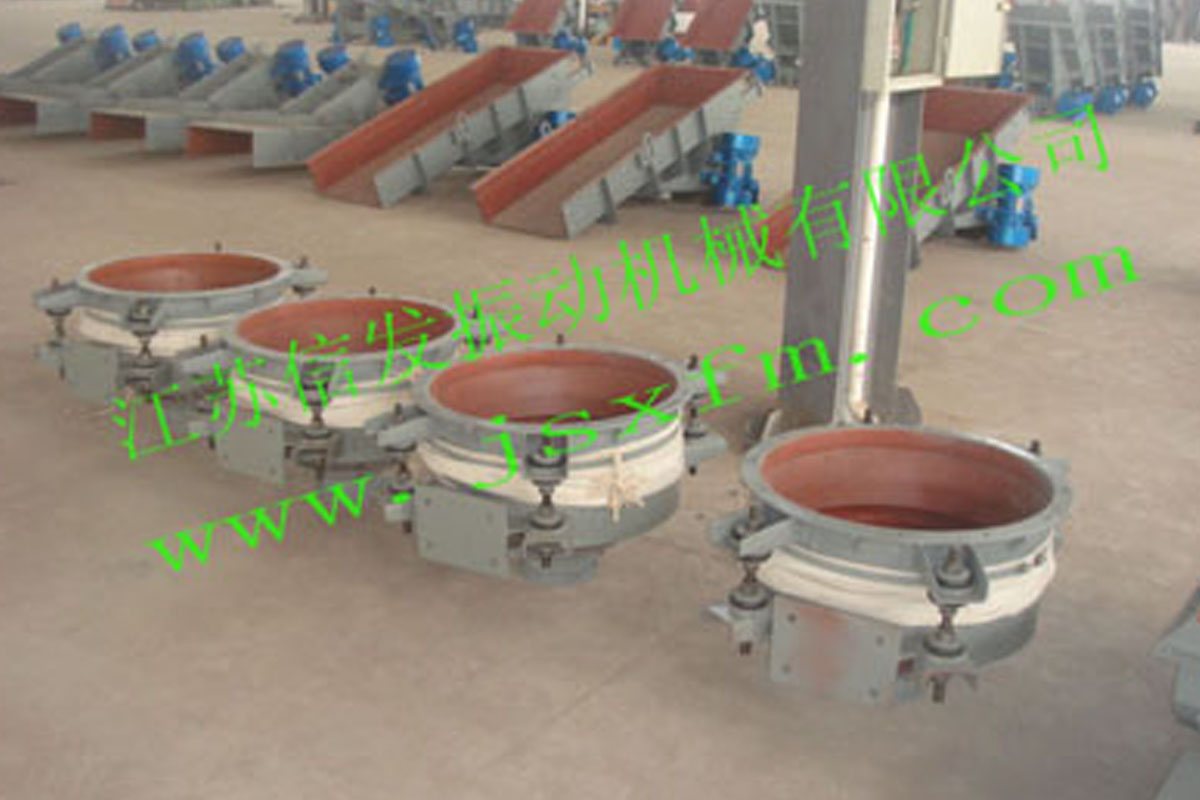

GD惯性振动给料斗

惯性振动给料斗,振动给料斗,振动料斗







特点:
  1、GD惯性振动给料斗兼有破拱、给料、关闭作用。破拱助流能力强;给料松散、连续、均匀、准确;振动 停止,物料即停止卸出,不必再安装料仓闸门。
  2、结构简单,重量轻,安装操作简便,运行可靠,耗电少,隔振好,噪音低,维修方便。
  3、给料量可调,易于集中控制,排料过程中无物料粒度偏析,并有一定的混合作用。
  4、密封性好,实现全封闭给料,无需局部除尘或防毒。


用途:
  GD惯性振动给料斗采用振动电机作为料斗振动源,兼有破拱、给料、关闭三种功能。广泛应用于煤炭、电力、机械、化工、建材、冶金、矿山、轻工、食品、粮食、医药、交通运输等部门的散体物料料仓破拱给料、关闭等作业。

主要技术参数:

型  号
直径
(mm)
给料量
t/h)
料仓直径
(m)
电机功率
(kw)
供电电压
(V)
整机重量
(t)
GD04PA
400
10~15
8.8~1.0
0.1
380
0.12
GD06PA
600
30~40
0.9~1.2
0.25
380
0.13
GD08PA
800
30~60
1.0~1.5
0.55
380
0.25
GD10PA
1000
40~80
1.5~2.0
0.75
380
0.38
GD12PA
1200
50~100
1.8~2.4
1.1
380
0.52
GD15PA
1500
60~120
2.2~3.0
1.5
380
0.67
GD20PA
2000
80~150
3.0~4.0
2×1.1
380
1.1
GD25PA
2500
80~150
3.6~5.0
2×1.5
380
1.65



主要安装尺寸:

  技术参数:

型  号
D
D1
D2
d
A
h
H
δ
n-Φ
外形尺寸A×D2×H
GD04PA
Φ400
Φ440
Φ480
Φ150
840
50
380
8
12-Φ11
840×480×380
GD06PA
Φ600
Φ640
Φ680
Φ180
1068
50
424
10
12-Φ13
1068×680×430
GD08PA
Φ800
Φ860
Φ920
Φ180
1320
50
550
10
12-Φ18
1320×920×550
GD10PA
Φ1000
Φ1070
Φ1130
Φ200
1663
60
600
12
12-Φ18
1663×1130×600
GD12PA
Φ1200
Φ1290
Φ1350
Φ200
1890
60
620
12
16-Φ20
1690×1350×620
GD15PA
Φ1500
Φ1590
Φ1670
Φ300
2040
60
815
12
18-Φ22
2040×1670×815
GD20PA
Φ2000
Φ2090
Φ2170
Φ300
2820
60
1000
16
24-Φ22
2820×2170×1000
GD25PA
Φ2500
Φ2590
Φ2650
Φ300
3430
65
1200
16
30-Φ22

3430×2650×1200



惯性振动给料斗的控制:
  惯性振动给料斗的控制采用反接制动电气控制箱。该控制箱可使振动给料斗在短时间迅速停机,使给料斗快速通过共振区,以保护给料斗的易损件及密封圈。
  如在给料过程中需无级调节给料量,可配用惯性电机变频调速器,调节惯性电机的转速,从而调节振动力,达到调节给料量的目的。
  料仓减压锥的配制:
  产品在设计计算中已考虑了一定的仓压,但建议在料仓内物料高度大于2m时,在料仓内安装料仓减压锥,以确保振动给料斗更稳定地工作,特别是确保其给料精度更趋准确。料仓减压锥应焊接在料仓内,并保持平稳。
  料仓减压锥安装图,安装尺寸如下:

型  号
GD10PA
GD12PA
GD15PA
GD20PA
GD25PA
d1
700
850
1000
1400
1700
H1
650
780
900
1200
1450
