GY型刚性叶轮式给料机

刚性叶轮给料机,叶轮给料机

  概述:GY型刚性叶轮式给料机用于将上部料仓中的干燥粉状物料或小颗粒物料连续、均匀地喂送到下一设备中去。GY型刚性叶轮式给料机是一种定量给料设备。GY型刚性叶轮式给料机配用BLY系列摆线针轮减速机,它通过减速机出轴直接与主轴刚性连接,从而带动主轴和叶轮旋转。叶轮上装有若干个叶轮片,其上装有橡胶密封片,用压板压紧,密封片紧贴外壳内壁。当电机旋转时,主轴、叶轮同时旋转,物料从上部料仓通过时料口进入叶轮槽内,旋转的叶轮把物料带到出料口喂送出去。
  用途:给料机广泛适用于水泥、建材、化工、冶金及轻工业等部门物料输送系统作给料设备之用。

  主要技术参数:

型号规格 生产能力
(米3/小时)
叶轮转速
(转/分)
进出口尺寸
长×宽(mm)
传动方式 摆线针轮减速电动机 给料机本体外形尺寸
长×宽×高(毫米)
给料机本体重量
(公斤)
型 号 功 率 转 速
GY-Φ200×200 7 34 200×200
线




BLY18-43 1.1 34 510×300×300 67
GY-Φ200×300 10 34 200×300 BLY18-43 1.1 34 610×300×300 77
GY-Φ300×300 23 34 300×300 BLY18-43 1.1 34 690×400×450 155
GY-Φ300×400 31 34 300×400 BLY18-43 1.5 34 790×400×450 174
GY-Φ400×400 53 34 400×400 BLY22-43 3 34 830×520×600 231
GY-Φ400×500 67 34 400×500 BLY22-43 3 34 960×520×600 268
GY-Φ500×500 106 34 500×500 BLY22-43 4 34 960×640×760 550

  原 理:
  当变速时由蜗杆付通过装在同一主轴上的刮板,供给叶轮和测量叶轮实现给粉。煤粉自煤粉斗流入给粉机上部体内的隔板上及其缺口下面的供给叶轮的齿槽内,旋转的叶轮带着煤粉在供给叶轮壳内转180度给叶轮壳缺口处,落到测量叶轮内的齿槽,测量叶轮再转180度又把煤粉带部体内的缺口片,煤粉即落入出粉管中,按此过程就达到连续、均匀给粉的防止停机时煤粉自流的目的。

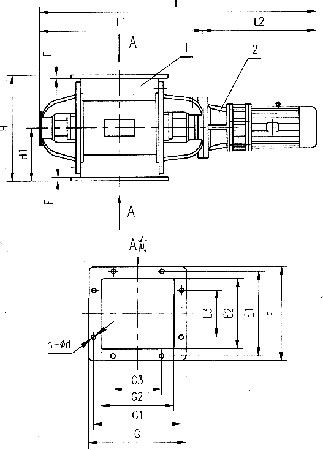

  外形尺寸:
  主体由外壳、叶轮、主轴、端盖等零部件装配而成,结构紧凑,造型美观。
  配用BLY系列摆线针轮减速机。

型号 L L1 L2 H H1 F E E1 E2 E3 G G1 G2 G3 n d
GY-Φ200×200 953 510 443 300 150 15 300 260 200 140 300 260 200 140 8 17
GY-Φ200×300 1053 610 443 300 150 15 300 260 200 140 400 360 300 200 8 17
GY-Φ300×300 1133 690 443 450 225 15 400 360 300 200 400 360 300 200 8 19
GY-Φ300×400 1258 790 468 450 225 15 400 360 300 200 520 480 400 2×150 10 19
GY-Φ400×400 1373 830 543 600 300 16 520 480 400 2×140 520 480 400 2×140 12 19
GY-Φ400×500 1473 930 543 600 300 16 520 480 400 2×140 620 580 500 3×140 14 19
GY-Φ500×500 1523 960 563 760 380 26 640 580 500 3×140 640 580 500 3×140 16 19
